YK系列大型三相異步高速高壓電機

1 YK系列大型三相異步高速高壓電機概述

　　YK系列高速高壓電動機是大型三相異步電動機。工作環境溫度為0C~40℃，海拔高度不 過度不 過90%。電動機繞組絕緣等級為F級。在各種條件下運行性能可靠。繞組經過VPI真空浸好，壽命長久，電動機允許溫升為80K。

　　電動機具有兩個軸伸端，使用任何一端都可以驅動所配套機械。電動機一端軸承與底板之間是絕電流產生。

　　本系列產品用料考究，制造精良，具有高效節能、噪聲低、振動小、運行可靠、使用安裝維修方便

2 YK系列大型三相異步高速高壓電機型號說明

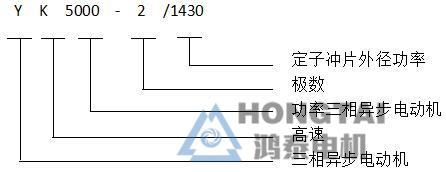

　　電動機型號由產品代號、規格代號、環境代號三部分依次排列組成。產品代號由電機系列代號表示，含義如下：

　　YK-大型高速高壓三相異步電動機。

　　規格代號由功率、極數、定子沖片外徑組成。

       示例如下：

3 YK系列大型三相異步高速高壓電機結構說明

　　電動機采用國際上流行的箱式結構，機座和端蓋均由鋼板焊接制成，剛度好、重量輕。拆下防護罩(或冷卻器)后可以觀察和觸及電機內部，便于電動機的安裝、維修。

　　定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸漬F級無溶劑漆(VPI)處理。由此，電動機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

　　本系列電機采用座式滑動軸承，電機帶安裝底座。其基本型式的防護等級為IP23、IP44、IP54,如電動機具有較高的防護等級時，軸承的防護等級也隨之提高。一般采用壓力循環潤滑，用戶需按我公司提供的軸承油量配置稀油站。

　　轉子風扇采用高效率、低噪聲的軸流式風扇，由于風扇通風具有方向性，因此電動機需按指定方向旋轉，不能逆轉。

　　主接線盒為密封結構，防護等級為IP54。該系列電動機設計有2個相同尺寸的圓柱形軸伸，用戶可任選個軸伸作為傳動端。

4 YK系列大型三相異步高速高壓電機訂貨須知

　　請在訂貨時注明以下內容：

　　(1)電機型號：YK5000-2/1430

　　(2)額定頻率：50Hz

　　(3)額定功率：5000kw

　　(4)額定電壓：10kV

　　(5)極數：2極

　　(6)冷卻方法：IC01

　　(7)安裝型式：IM7212

　　(8)防護等級：IP23

　　(9)旋轉方向：順時針方向(面對電動機軸伸端看)

　　(10)出線盒位置：電動機右側(面對電動機軸伸端看)

　　(11)需裝設空間加熱器及測溫元件等。

5 YK系列大型三相異步高速高壓電機注意事項

　　(1)核查被驅動機械設備轉動慣量(折算到電動機的轉速后)。

　　(2)如工作條件有變化或其它特殊要求，需另簽訂技術協議方可簽訂貨合同。

　　(3)樣本內表中所列的技術性能數據均為保證值，與實際值接近，供設計選用和定貨時參考，但不能作掛，考核電動機的標準按相應的技術條件。

　　(4)隨著技術的進步和有關 外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后公司索取正式外形圖。

　　(5)在上述條件下，電動機允許在實際冷狀態下連續起動兩次，電動機在兩次起動之間為自然停車;或動機熱狀態下起動一次。 出以上限制的再次起動電動機應在停車1小時以后。

　　(6)如果電動機傳動的機械負載轉動部分的轉動慣量 過技術數據表中的(負載J)數值，或要求頻繁起動的電機，或有可能帶重負載起動的電動機，務必請事先和我公司聯系協商，以便特殊設計，確保電動機的可靠起動
